cursushoofdstuk triode
10
het rooster
elektronen
grafieken
de schakeling
de gloeidraad
introduktie
home
samenvatting
In onderstaande grafiek is het verband aangegeven tussen de roosterspanning en de anodespanning:
0
-Vg (V)
Ia (mA)
Voor wie wil oefenen met grafieken, raden wij de volgende site aan, gevonden met “Google grafieken oefenen:
( http://www.fi.uu.nl/toepassingen/00063/toepassing_wisweb.xml )

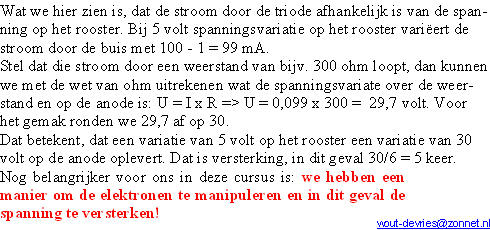

Als we op het rooster verschillende spanningen zetten, krijgen we ook verschillende anodestromen. De verschillende verbanden tussen roosterspanningen en anodestromen kunnen we in een grafiek aangeven:
grafiek
